TLS Mega-Truss Pick para instalaciones de varillas roscadas

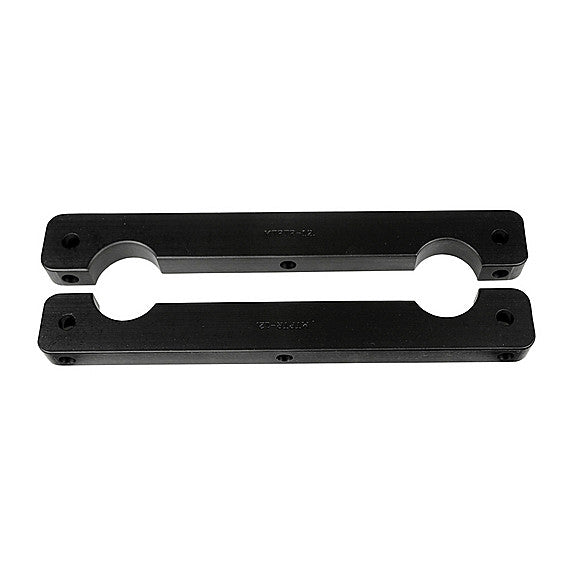

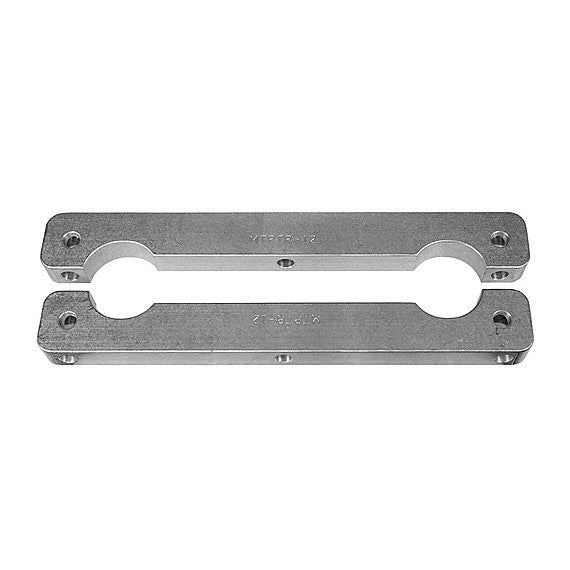

Dos barras de aluminio 6061T-6 de 1" x 2" × 15" mecanizadas por CNC con cavidades para soportar una pieza de armazón de 12". El Mega-Truss Pick suspenderá hasta una tonelada de carga de truss cuando esté asegurado mediante dos varillas roscadas de 1/2" suministradas por el cliente o dos cáncamos de hombro de acero forjado de 1/2" sujetos a través de los orificios de soporte exteriores. Las dos varillas roscadas de 1/2" pasan a través de los dos orificios verticales del Truss Pick. Todos los orificios son pasantes sin rosca. La carga se mantiene en su lugar mediante tuercas y arandelas en la parte superior e inferior. Utilice tuercas nyloc con una arandela USS para la conexión inferior. Utilice tuercas normales con una arandela de seguridad y una arandela USS para la conexión superior del armazón con varilla roscada.

Se puede fijar un único cáncamo de hombro de acero forjado a través de ambas barras de suspensión del armazón en el orificio de montaje central. La púa Mega-Truss para varilla roscada no debe usarse con una sola varilla roscada en el orificio de montaje central, a menos que se dispongan varias armaduras en una forma geométrica para eliminar la posible acción de flexión en la varilla roscada.

Precio por par.

Disponible en tamaños de 12", 18", 20,5".
11,4375" para armadura global.

Límite de carga de trabajo
2000 lbs con dos varillas roscadas exteriores de 1/2"

Dimensiones
1″ × 2″ × 21″ (18 pulgadas)1″ × 2″ × 15″ (12 pulgadas)

Peso
12" – 5 libras. 18" – 7 libras.

Cantidades de casos
cada par
