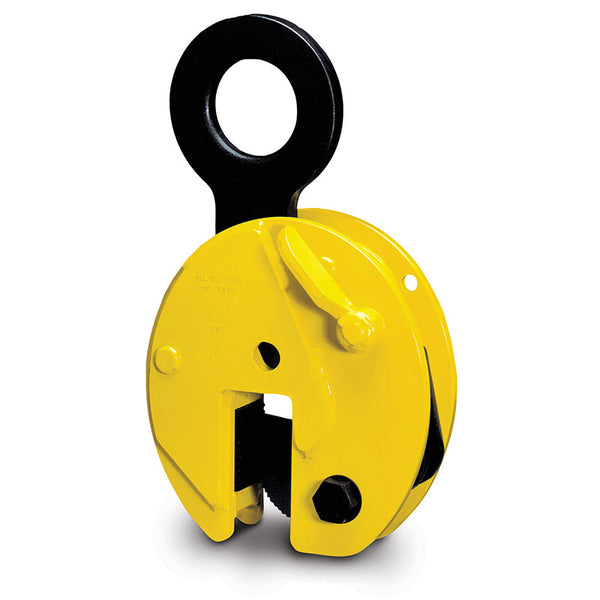

• Abrazadera de placa universal Camlok™ CZ: las abrazaderas de placa universal Camlok CZ están disponibles en una amplia gama de límites de carga de trabajo y capacidades de mandíbula y se pueden usar en todas las placas y secciones de acero estructural laminadas en caliente hasta una dureza superficial de 300 Brinell (32HRc). El mango de leva tiene un diseño ergonómico con una superficie plana que permite un funcionamiento cómodo incluso con guantes puestos. – Ahora disponible en MTN Shop US.
  • Abrazadera de placa universal Camlok™ CZ: las abrazaderas de placa universal Camlok CZ están disponibles en una amplia gama de límites de carga de trabajo y capacidades de mandíbula y se pueden usar en todas las placas y secciones de acero estructural laminadas en caliente hasta una dureza superficial de 300 Brinell (32HRc). El mango de leva tiene un diseño ergonómico con una superficie plana que permite un funcionamiento cómodo incluso con guantes puestos. – Ahora disponible en MTN Shop US. - imagen 2

Abrazadera de placa universal Camlok™ CZ

Camlok |
SKU: 92 500
$861.00
In stock
WLL mínimo: 120 libras
amazon_payamerican_expressapple_paydiners_clubdiscovergoogle_paymasterpaypalshopify_payvenmovisa
Seleccione el país
Ingrese el código postal correcto

You may also like

Test heading

Abrazaderas de placa universales Camlok CZ están disponibles en una amplia gama de límites de carga de trabajo y capacidades de mandíbula y se pueden utilizar en todas las placas y secciones de acero estructural laminadas en caliente hasta una dureza superficial de 300 Brinell (32HRc). El mango de leva tiene un diseño ergonómico con una superficie plana que permite un funcionamiento cómodo incluso con guantes puestos.

  • El cuerpo de la abrazadera está soldado
  • Se puede utilizar para levantar una placa desde la posición horizontal a la vertical y viceversa hasta 180º.
  • Las mordazas y almohadillas de sujeción están fabricadas con acero de alta resistencia.
  • Equipado con una palanca para mantener abierto y bloquear cerrado. Para iniciar la fuerza autoactuadora, se incorpora un resorte en la abrazadera para dar un mordisco inicial al material. Si la placa comienza a deslizarse durante la elevación, la forma de leva de la mandíbula gira con el material y aumenta la fuerza de agarre.
  • El mango de leva está diseñado ergonómicamente con una superficie plana para permitir una fácil operación mientras se usan guantes protectores.
  • La manija de leva se conecta a la leva mediante un robusto accionamiento cuadrado
  • A diferencia de otras, estas abrazaderas para placas están diseñadas con una ranura inclinada, lo que aumenta el agarre de la carga cuando la abrazadera está en posición horizontal.
  • Factor de diseño 4:1

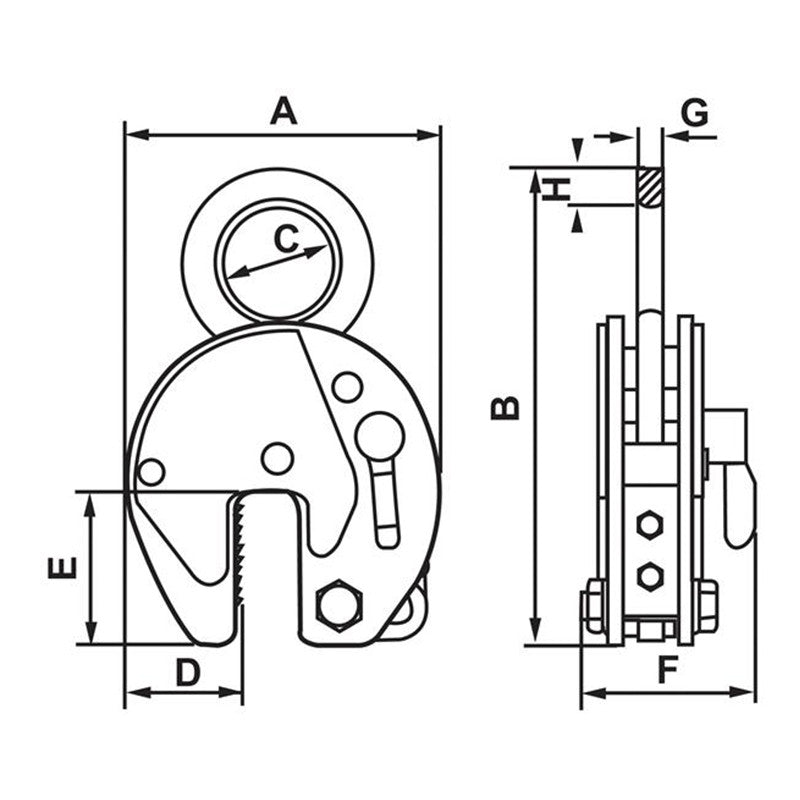

Código de producto Dimensiones (pulg.) * Peso (libras)
un b c re mi f GRAMO h
92 500 3.898  7.677  1.142  1.299  1.850  1.969  0.393  0.433  3.3
92 1500 4.961  8.858  1.969  1.929  2.756  3.228  0.472  0.472  6.6
92 2000 7.559  12.283  3.150  2.953  3.780  3.937  0.787  0.787  17.6
92 3000 7.559  12.283  3.150  2.953  3.780  3.937  0.787  1.181  22.0
CZ4 7.756  14.606  3.150  2.677  3.661  5.079  0.787  1.181  26.5
CZ4L 8.976  15.354  3.150  2.677  3.661  5.079  0.787  1.181  39.7
CZ6 11.535  19.055  3.504  3.740  5.630  5.079  0.984  1.378  46.3
CZ8 11.535  19.370  3.504  3.740  5.630  5.079  0.984  1.654  57.3
CZ8L 14.252  20.630  3.504  4.488  5.630  5.079  0.984  1.654  70.5
CZ10 11.535  21.457  4.331  3.740  5.630  5.472  0.984  1.772  66.1
CZ10L 14.252  21.457  4.331  4.488  5.630  5.472  0.984  1.772  81.6
CZ15 14.173  24.134  5.118  4.921  6.378  8.031  1.772  2.165  165.3
CZ15L 18.110  26.693  5.118  6.890  6.378  8.031  1.772  2.165  194.0
CZ20 18.189  29.724  5.118  6.496  8.268  9.252  1.772  2.559  271.2
CZ20L 22.047  31.693  5.118  7.677  8.268  9.252  1.772  2.559  299.8
CZ30 18.189  28.819  2.362  6.496  8.268  11.614  2.559  - 429.9

* Consulte el dibujo del producto arriba



Código de producto Límite de carga de trabajo Capacidad de la mandíbula (pulg)
Mínimo (libras) Máximo (libras)
92 500 120  1,100  0 a 5/8
92 1500 350  3,300  0 a 3/4
92 2000 450  4,400  0 a 1-1/4
92 3000 675  6,600  0 a 1-1/4
CZ4 1,100  8,800  0 a 1-1/4
CZ4L 1,100  8,800  1-1/8 a 2-3/8
CZ6 1,600  13,200  0 a 2
CZ8 2,150  17,600  0 a 2
CZ8L 2,150  17,600  2 a 4
CZ10 3,350  22,000  0 a 2
CZ10L 3,350  22,000  2 a 4
CZ15 6,650  33,000  0 a 2
CZ15L 6,650  33,000  2 a 4
CZ20 8,850  44,000  0 a 2-1/2
CZ20L 8,850  44,000  2-1/2 a 5
CZ30 13,250  66,000  0 a 2-1/2
